弱电工程配电箱安装及接地技术要求

2018-02-05 17:07:29

电是人必不可少的东西。但是它也是个隐形的杀手。在毫不知情的情况下,就有可能带走一个生命。我们深圳金浩宇智能安防在接受龙华弱电工程的时候是非常的严谨。

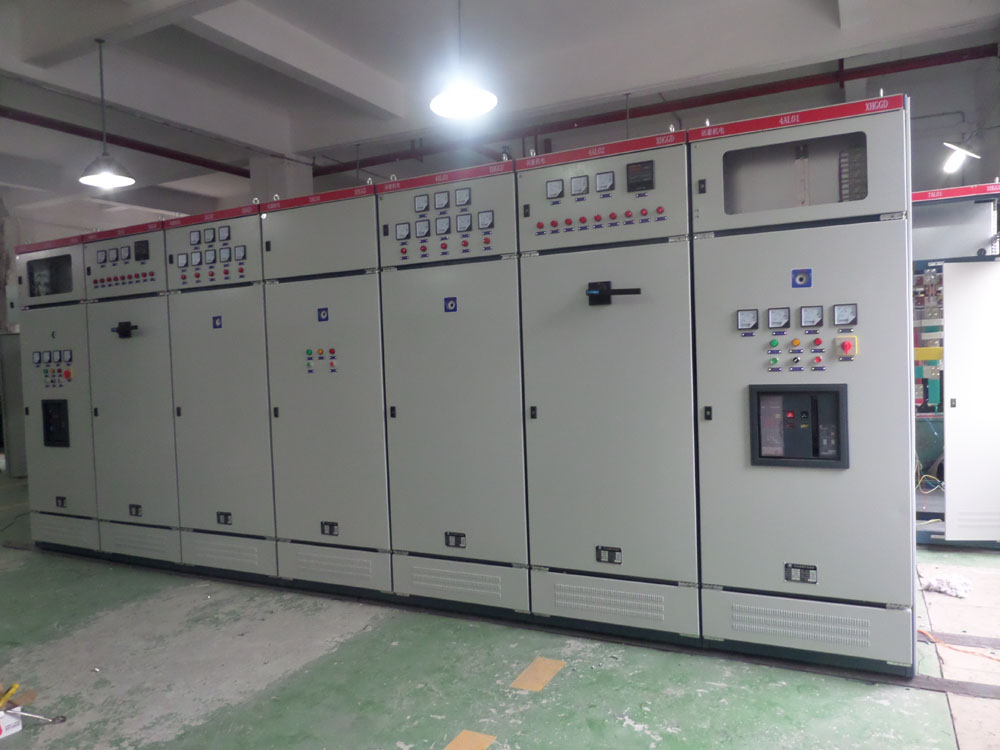

1、 配电箱(柜)

1.1 设备和器件抵达现场后应在规则期限内作检验查看,并应契合下列要求:

1.2 包装及密封杰出。

1.3 开箱查看类型标准契合规划要求,设备无损伤。

1.4 附件备件完全,产品的技能文件完全。

1.5 在搬运和设备时,应采纳防震、防潮、防止结构变形和漆面受损等安全办法。

1.6 设备设备用的紧固件使用镀锌制品,并宜选用标准件。

1.7 柜、箱的接地应结实杰出,装有电器的可敞开的门应以裸铜软线与接地的金属构架可靠地衔接。

1.8 引入箱、柜的电缆应排列规整,编号明晰,防止穿插,并应固定结实,不得使所接的端子排遭到机械应力。

1.9 橡胶绝缘的芯线应外套绝缘管保护。

1.10 柜内的电缆芯线应按笔直或水平有规则地装备,不得恣意歪斜穿插。衔接备用芯长度应留有恰当余量。


龙华弱电工程龙华弱电工程

2、 接地

2.1 接地体引出线的笔直部分和接地设备焊接部位应作防腐处理,在作防腐处理前,外表有必要除锈并去掉焊接处残留的焊药。

2.2 接地线在穿过墙壁、楼板和地坪处应加装钢管或其他巩固的保护套,有化学腐蚀的部位还应采纳防腐办法。

2.3 接地干线应在不同的两点及以上与接地网相衔接。

2.4 在接地线跨过建筑物伸缩缝、沉降缝处时,应设置补偿器,补偿器可用接地线本身弯成弧状替代。

2.5 接地体(线)的衔接应选用焊接,焊接有必要结实无虚焊。接至电气设备上的接地线,使用镀锌螺栓衔接。有色金属接地线不能选用焊接时,可用螺栓衔接。螺栓衔接处的接触面应按现行国家标准《电气设备设备工程母线设备施工及检验标准》的规则处理。

2.6 接地体(线)的焊接应选用搭接焊,其搭接长度有必要契合下列规则:

2.7 扁钢为其宽度的2 倍(且至少3 个棱边焊接)。

2.8 圆钢为其直径的6 倍。

2.9 圆钢与扁钢衔接时其长度为圆钢直径的6 倍。


人人讲安全,事事为安全,时时想安全,处处要安全。金浩宇智能安防提醒大家安全用电,龙华弱电工程就选金浩宇。
