弱电工程必用工具-万用表 二

2018-03-05 11:43:04

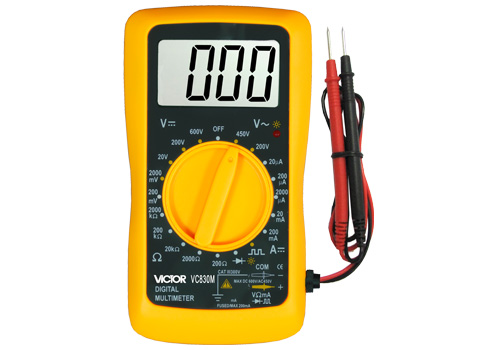

万用表的使用

(1)了解表盘上各符号的含义及各个旋钮和挑选开关的主要效果。


(2)进行机械调零。


(3)依据被丈量的品种及巨细,挑选转换开关的挡位及量程,找出对应的刻度线。


(4)挑选表笔插孔的方位。


(5)丈量电压:丈量电压(或电流)时要挑选好量程,假如用小量程去丈量大电压,则会有烧表的风险;假如用大量程去丈量小电压,那么指针偏转太小,无法读数。量程的挑选应尽量使指针偏转到满刻度的2/3左右。假如事前不清楚被测电压的巨细时,应先挑选最高量程挡,然后逐步减小到适宜的量程。【龙华弱电工程


(a)沟通电压的丈量:将万用表的一个转换开关置于交、直流电压挡,另一个转换开关置于沟通电压的适宜量程上,万用表两表笔和被测电路或负载并联即可。


(b)直流电压的丈量:将万用表的一个转换开关置于交、直流电压挡,另一个转换开关置于直流电压的适宜量程上,且“+”表笔(红表笔)接到高电位处,“-”表笔(黑表笔)接到低电位处,即让电流从“+”表笔流入,从“-”表笔流出。若表笔接反,表头指针会反方向偏转,简单撞弯指针。

龙华弱电工程

(6)测电流:丈量直流电流时,将万用表的一个转换开关置于直流电流挡,另一个转换开关置于50uA到500mA的适宜量程上,电流的量程挑选和读数办法与电压一样。丈量时必须先断开电路,然后依照电流从“+”到“-”的方向,将万用表串联到被测电路中,即电流从红表笔流入,从黑表笔流出。假如误将万用表与负载并联,则因表头的内阻很小,会形成短路焚毁外表。其读数办法如下:

实践值=指示值×量程/满偏


(7)测电阻:用万用表丈量电阻时,应按下列办法动作:

(a)挑选适宜的倍率挡。万用表欧姆挡的刻度线是不均匀的,所以倍率挡的挑选应使指针停留在刻度线较稀的部分为宜,且指针越挨近刻度尺的中间,读数越精确。一般情况下,应使指针指在刻度尺的1/3~2/3间。


(b)欧姆调零。丈量电阻之前,应将2个表笔短接,一起调理“欧姆(电气)调零旋钮”,使指针刚好指在欧姆刻度线右边的零位。假如指针不能调到零位,阐明电池电压缺乏或外表内部有问题。而且每换一次倍率挡,都要再次进行欧姆调零,以保证丈量精确。【龙华弱电工程


(c)读数:表头的读数乘以倍率,就是所测电阻的电阻值。


(8)注意事项

(a)在测电流、电压时,不能带电换量程

(b)挑选量程时,要先选大的,后选小的,尽量使被测值挨近于量程

(c)测电阻时,不能带电丈量。由于丈量电阻时,万用表由内部电池供电,假如带电丈量则相当于接入一个额定的电源,可能损坏表头。

(d)用毕,应使转换开关在沟通电压最大挡位或空挡上。
